FAG軸承代號釋義

基本代號表示FAG軸承的基本類型、結構和尺寸。
前置代號表示FAG軸承零件置于基本代號之前。
后置代號表示FAG軸承結構形狀、尺寸、密封、保持架、公差、游隙、熱處理、包裝、技術要求等有改變時，在軸承基本代號后添加的補充代號。
FAG軸承代號排列規則見下表 。

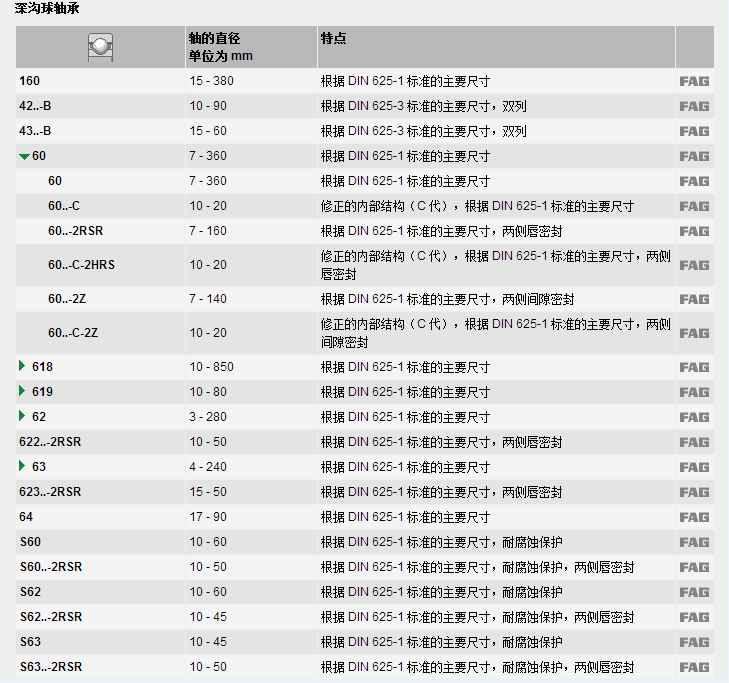

FAG軸承代號的基本構成

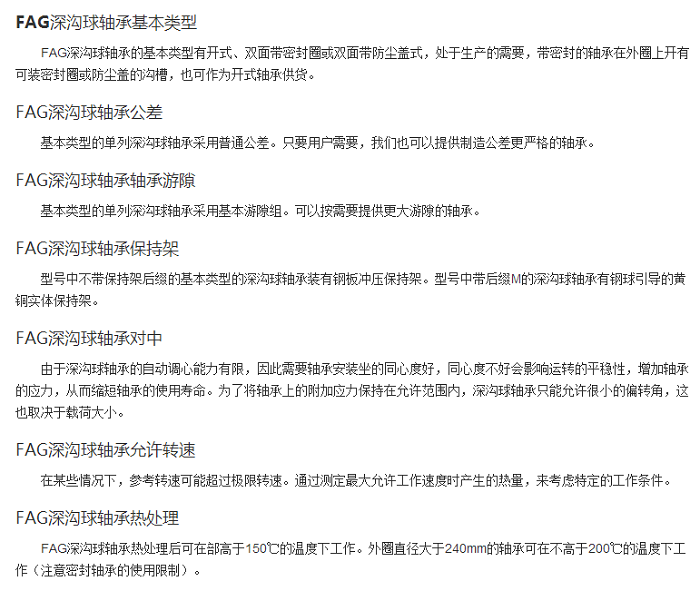

滾動FAG軸承的代號

滾動FAG軸承代號的基本組成
滾動FAG軸承代號 —— 前綴
滾動FAG軸承代號 —— 后綴

—— 前置代號

前置代號 R 直接放在FAG軸承基本代號之前，其余代號用小圓點與基本代號隔開。
GS.—— 推力圓柱滾子FAG軸承座圈。例： GS.81112 。
K.—— 滾動體與保持架的組合件。例：推力圓柱滾子與保持架的組合件 K.81108
R—— 不帶可分離內圈或外圈的FAG軸承。例： RNU207—— 不帶內圈的FAGNU207軸承。
WS—— 推力圓柱滾子FAG軸承軸圈。例： WS.81112.

—— 內部設計
—— 外形尺寸及變形設計
—— 密封
—— 保持架
—— 公差
—— 游隙
—— 熱處理
—— 特殊設計
—— 機床主軸FAG軸承
—— 低噪省FAG軸承

—— 后置代號

后置代號置于基本代號的后面。當具有多組后置代號時，應按FAG軸承代號表中所列后置代號的順序從左至右排列。某些后置代號前用小圓點與基本

代號隔開。

后置代號 — 內部結構
A 、 B 、 C 、 D 、 E—— 內部結構變化
例 : 角接觸球FAG軸承 7205C 、 7205E 、 7205B ， C—15 °接觸角 ,E-25 °觸角， B—40 °接觸角。
例：圓柱滾子、調心滾子及推力調心滾子FAG軸承 N309E 、 21309 E 、 29412E—— 加強型設計，F(xiàn)AG軸承負載能力提高。

VH—— 滾子自鎖的滿裝圓柱滾子FAG軸承（滾子的復圓直徑不同于同型號的標準FAG軸承）。
例： NJ2312VH 。

后置代號 — FAG軸承外形尺寸及外部結構
DA—— 帶雙半內圈的可分離型雙列角接觸球FAG軸承。例： 3306DA 。
DZ—— 圓柱型外徑的滾輪FAG軸承。例： ST017DZ 。
K—— 圓錐孔FAG軸承，錐度 1 ： 12 。例： 2308K 。
K30- 圓錐孔FAG軸承，錐度 1 ： 30 。例： 24040 K30 。
2LS—— 雙內圈兩面帶防塵蓋的雙列圓柱滾子FAG軸承。例： NNF5026VC.2LS.V—— 內部結構變化，雙內圈，兩面帶防塵蓋、滿滾子雙列圓柱滾子

FAG軸承。
N—— 外圈上帶止動槽的FAG軸承。例： 6207N 。
NR—— 外圈上帶止動槽和止動環的FAG軸承。例： 6207 NR 。
N2-—— 外圈上帶兩個止動槽的四點接觸球FAG軸承。例： QJ315N2 。
S—— 外圈帶潤滑油槽和三個潤滑油孔的FAG軸承。例： 23040 S 。軸承外徑 D ≥ 320mm 的調心滾子FAG軸承均不標注 S 。
X—— 外形尺寸符合國際標準的規定。例： 32036X
Z··—— 特殊結構的技術條件。從 Z11 起依次向下排列。例： Z15—— 不銹鋼制FAG軸承（ W-N01.3541 ）。
ZZ—— 滾輪FAG軸承帶兩個引導外圈的擋圈。

后置代號 —— 密封與防塵
RSR——FAG軸承一面帶密封圈。例： 6207 RSR
.2RSR——FAG軸承兩面帶密封圈。例： 6207.2RSR.
ZR——FAG軸承一面帶防塵蓋。例： 6207 ZR
.2ZR FAG軸承兩面帶防塵蓋。例： 6207.2ZR
ZRN—— FAG軸承一面帶防塵蓋，另一面外圈上帶止動槽。例： 6207 ZRN 。
.2ZRN—— FAG軸承兩面帶防塵蓋，外圈上帶止動槽。例： 6207.2ZRN 。

后置代號 — 保持架及其材料
1 實體保持架。
A 或 B 置于保持架代號之后， A 表示保持架由外圈引導， B 表示保持架由內圈引導。
F—— 鋼制實體保持架，滾動體引導。
FA—— 鋼制實體保持架，外圈引導。
FAS—— 鋼制實體保持架，外圈引導，帶潤滑槽。
FB—— 鋼制實體保持架，內圈引導。
FBS—— 鋼制實體保持架，內圈引導，帶潤滑槽。
FH—— 鋼制實體保持架，經滲碳淬火。
H ， H1—— 滲碳淬火保持架。
FP—— 鋼制實體窗型保持架。
FPA—— 鋼制實體窗型保持架，外圈引導。
FPB—— 鋼制實體窗型保持架，內圈引導。
FV ， FV1—— 鋼制實體窗孔保持架，經時效、調質處理。
L—— 輕金屬制實體保持架，滾動體引導。
LA—— 輕金屬制實體保持架，外圈引導。
LAS—— 輕金屬制實體保持架，外圈引導，帶潤滑槽。
LB—— 輕金屬制實體保持架，內圈引導。
LBS—— 輕金屬制實體保持架，內圈引導，帶潤滑槽。
LP—— 輕金屬制實體窗型保持架。
LPA—— 輕金屬制實體窗型保持架，外圈引導。
LPB—— 輕金屬制實體窗型保持架，內圈引導（推力滾子FAG軸承為軸引導）。
M ， M1—— 黃銅實體保持架。
MA—— 黃銅實體保持架，外圈引導。
MAS—— 黃銅實體保持架，外圈引導，帶潤滑槽。
MB—— 黃銅實體保持架，內圈引導（推力調心滾子FAG軸承為軸圈引導）。
MBS—— 黃銅實體保持架，內圈引導，帶潤滑槽。
MP—— 黃銅實體直兜孔保持架。
MPA—— 黃銅實體直兜也保持架，外圈引導。
MPB—— 黃銅實體直兜孔保持架，內圈引導。
T—— 酚醛層壓布管實體保持架，滾動體引導。
TA—— 酚醛層壓布管實體保持架，外圈引導。
TB—— 酚醛層壓布管實體保持架，內圈引導。
THB—— 酚醛層壓布管兜孔型保持架，內圈引導。
TP—— 酚醛層墳布管直兜孔保持架。
TPA—— 酚醛層壓布管直兜孔保持架，外圈引導。
TPB—— 酚醛層壓布管直兜孔保持架，內圈引導。
TN—— 工程塑料模注保持架，滾動體引導，用附加數字表示不同的材料。
TNH—— 工程塑料自鎖兜孔型保持架。
TV—— 玻璃纖維增強聚酰胺實體保持架，鋼球引導。
TVH—— 玻璃纖維增強聚酰胺自鎖兜孔型實體保持架，鋼球引導。
TVP—— 玻璃纖維增強聚酰胺窗式實體保持架，鋼球引導。
TVP2—— 玻璃纖維增強聚酰胺實體保持架，滾子引導。
TVPB—— 玻璃纖維增強聚酰胺實體保持架，內圈引導（推力滾子FAG軸承為軸引導）。

TVPB1—— 玻璃纖維增強聚酰胺實體窗式保持架，軸引導（推力滾子FAG軸承）。

沖壓保持架
J—— 鋼板沖壓保持架。
JN—— 深溝球FAG軸承鉚接保持架。

保持架變動
加在保持架代號之后，或者插在保持架代號中間的數字，表示保持架結構經過變動。這些數字只用于過渡時期，例： NU 1008M 1 。

后置代號 — 無保持架FAG軸承
V—— 滿裝滾動體FAG軸承。例： NU 207V 。
VT—— 帶隔離球或滾子的滿裝滾動體FAG軸承。例： 51120VT 。

后置代號 —— 公差等級 （尺寸精度和旋轉精度）
P0—— 公差等級符合國際標準 ISO 規定的 0 級，代號中省略，不表示。
P6—— 公差等級符合國際標準 ISO 規定的 6 級。
P6X—— 公差等級符合國際標準 ISO 規定的 6 級圓錐滾子FAG軸承。
P5—— 公差等級符合國際標準 ISO 規定的 5 級。
P4—— 公差等級符合國際標準 ISO 規定的 4 級。
P2—— 公差等級符合國際標準 ISO 規定的 2 級（不包括圓錐滾子FAG軸承）。
SP—— 尺寸精度相當于 5 級，旋轉精度相當于 4 級（雙列圓柱滾子FAG軸承）。
UP—— 尺寸精度相當于 4 級，旋轉精度高于 4 級（雙列圓柱滾子FAG軸承）。
HG—— 尺寸精度相當于 4 級，旋轉精度高于 4 級，低于 2 級（主軸FAG軸承）。

后置代號 — 游隙
C1—— 游隙符合標準規定的 1 組，小于 2 組。
C2—— 游隙符合標準規定的 2 組，小于 0 組。
C0—— 游隙符合標準規定的 0 組，代號中省略，不表示。
C3—— 游隙符合標準規定的 3 組，大于 0 組。
C4—— 游隙符合標準規定的 4 組，大于 3 組。

C5—— 游隙符合標準規定的 5 組，大于 4 組。

公差等級代號與游隙代號需同時表示時，取公差等級代號（ P0 級不表示）加上游隙組號（ 0 組不表示）組合表示。
例： P63=P6+C3 ，表示FAG軸承公差等級 P6 級，徑向游隙 3 組。
P52=P5+C2 ，表示FAG軸承公差等級 P5 級，徑向游隙 2 組。

非標準游隙，在要求特殊徑向游隙和軸向游隙的情況下，有關極限值應在字母 R （徑向游隙）或 A （軸向游隙）之后用μ m 數表示，數字之間要

用小圓點隔開。
例： 6210.R10.20——6210 FAG軸承，徑向游隙 10 μ m 至 20 μ m 。
6212.A120.160——6212 FAG軸承，軸向游隙 120 μ m 至 160 μ m 。

后置代號 — 測試噪聲的FAG軸承
F3—— 低噪聲FAG軸承。主要是指圓柱滾子FAG軸承和內徑 d ＞ 60mm 以上的深溝球FAG軸承。例： 6213.F3 。
G—— 低噪聲FAG軸承。主要是指內徑 d ≤ 60mm 的深溝球FAG軸承。例： 6207.G

后置代號 —— 熱處理
S0—— FAG軸承套圈經過高溫回火處理，工作溫度可達 150 ℃ 。
S1—— FAG軸承套圈經過高溫回火處理，工作溫度可達 200 ℃ 。
S2—— FAG軸承套圈經過高溫回火處理，工作溫度可達 250 ℃ 。
S3—— FAG軸承套圈經過高溫回火處理，工作溫度可達 300 ℃ 。
S4—— FAG軸承套圈經過高溫回火處理，工作溫度可達 350 ℃ 。

后置代號 — 特殊技術條件
F··—— 連續編號的制造技術條件。例： F80—— FAG軸承內、外徑公差及徑向游隙壓縮。
K··—— 連續編號的檢查技術條件。例 K5——FAG軸承內、外徑公差壓縮。
.ZB—— 直徑大于 80mm 以上的帶凸度的圓柱滾子。例： NU 364.ZB 。
.ZB2—— 滾針兩端的凸度大于一般的技術要求。例： K18 × 26 × 20F .ZB2.
ZW—— 雙列滾針和保持架組件。例： K20 × 25 × 40FZW 。
.700···—— 以 700000 開頭的連續編號的技術條件。
Z52JN.790144——FAG軸承可用于高溫及低轉速，經特殊熱處理，鋼板沖壓鉚合保持架，大游隙，經磷化處理，注油脂，使用溫度可超過 270 ℃ 。

后置代號 — 特殊技術條件
KDA——Split inner ring/; 剖分式內圈
K——Tapered bore 錐型孔 1:12
K30——Tapered bore 錐型孔 1:30
N——circular in the outer ring for snap ring
S——Lubricating groove and bores in the outer ring
“S” 后綴在新 E1 系列中已經全取消！外圈加油槽及油孔現已成為標準配置。
W03B Stainless steel bearing
N2 two retaining troves for fixing the outer ring
兩條用于止動外圈的止動槽

后置代號 — 成對軸承和機床主軸FAG軸承
1 ）符合 K 技術條件的成對軸承，下列特殊技術條件與成對軸承有關：
K1—— 兩套深溝球FAG軸承成對安裝以承受單向軸向載荷。
K2—— 兩套深溝球FAG軸承成對安裝以承受雙向軸向載荷。
K3—— 兩套深溝球FAG軸承按無游隙背靠背安裝（ O 型安裝）。
K4—— 兩套深溝球FAG軸承按無游隙面對面安裝（ X 型安裝）。
K6—— 兩套角接觸球FAG軸承成對安裝以承受單向軸向載荷。
K7—— 兩套角接觸球FAG軸承按無游隙背靠背安裝（ O 型安裝）。
K8—— 兩套角接觸球FAG軸承按無游隙面對面安裝（ X 型安裝）
K9—— 內、外圈間帶隔圈的兩套圓錐滾子FAG軸承成對安裝以承受單向軸向載荷。
K10—— 內、外圈間帶隔圈的兩套圓錐滾子FAG軸承按無游隙背靠背安裝（ O 型安裝）
K11—— 外圈間帶隔圈的兩套圓錐滾子FAG軸承按無游隙面對面安裝（ X 型安裝）。

成對或成組配置的FAG軸承，需要包裝在一起交貨，或者標明是屬于一對。不同組的FAG軸承不可互換。在安裝屬于同一組的軸承時，安裝時應按照記

號和定位線進行。若各成對FAG軸承按一定軸向或徑向游隙量配置時，其游隙應接在 K 技術條件之后按（ 7 ）項中第 1 條 2 ）標明。例如，

31314A .K11.A100.140 表示兩套 31314A 單列圓錐滾子FAG軸承，面對面安裝，外圈間帶一定距離隔圈，軸承裝配前軸向游隙在 100 μ m 到 140

μ m 之間，裝配后游隙為零。

通用配對型FAG軸承
可任意（串聯，面對面或背靠背）配對安裝，后置代號為 UA 、 UO 和 UL 。
.UA—— 在FAG軸承面對面或背靠背安裝時有小的軸向游隙。
.UO—— 在FAG軸承面對面或背靠背安裝時無游隙。
.UL—— 在FAG軸承面對面或背靠背安裝時有輕度預過盈。例如， B 7004C .TPA.P4.K5.UL

表示主軸用接觸角為 15o 的角接觸球FAG軸承，酚醛層壓布管直兜孔實體保持架，外圈引導，軸承公差等級 4 級，內徑和外徑公差縮小，成對安裝

的通用型結構，F(xiàn)AG軸承在背靠背或面對面安裝時有輕度預過盈

后置代號 — 機床主軸FAG軸承
KTPA.HG 夾布交本兜孔實體保持架，外圈引導，精度等級 HG 。 TPA.HG.K5.UL 夾布交本兜孔實體保持架，外圈引導，精度等級 HG ，F(xiàn)AG軸承外徑

和內徑公差縮小，成對安裝的通體結構，F(xiàn)AG軸承在面對面或背對背安裝有輕度予過盈。
TPA.P2.K5.UL 夾布交本兜孔實體保持架，外圈引導，精度等級 HG ，F(xiàn)AG軸承外徑和內徑公差縮小，成對安裝的通體結構，F(xiàn)AG軸承在面對面或背對

背安裝有輕度予過盈。
TPA.P2 UL 夾布交本兜孔實體保持架，外圈引導，精度等級 HG ，F(xiàn)AG軸承外徑和內徑公差縮小，成對安裝的通體結構，F(xiàn)AG軸承在面對面或背對背安

裝有輕度予過盈 。

后置代號 — 機床主軸FAG軸承
TPA.P2.K5.UL 夾布交本兜孔實體保持架，外圈引導，精度等級 HG ，成對安裝的通用結構，F(xiàn)AG軸承在面對面或背對背安裝有輕度予過盈 。
C coulact angle / 接觸角 15' 'C 。
D coulact angle / 接觸角 25' 'C 。
P4S toerance class P4S 。

FAG軸承后置代號 — 特殊意義的符號
F1
F2
J 20A ,J 20A
T 41A ,T41B

潤滑：L..-潤滑脂。例：L64=Arcanol牌那基皂化脂。

L9..-潤滑脂。
